انتقال کار آمد فاضلاب
به حداقل رساندن میزان حفاری
طراحی و ساخت با تکنولوژی آلمان
قیمت مناسب
گارانتی 1 ساله و خدمات پس از فروش 10 ساله
ایستگاه پمپاژ فاضلاب یکی از تجهیزات فاضلاب میباشد که برای انتقال فاضلاب از تراز پایینتر (مانند طبقات منفی یا نقاط کمارتفاع) به شبکه فاضلاب شهری یا محل دفع مشخص استفاده میشود و در بسیاری از پروژهها یک الزام اجرایی محسوب میشود.
تفاوت ایستگاههای پمپاژ معمولاً در جنس مخزن (پلیاتیلن یا فایبرگلاس)، نوع پمپها و تجهیزات کنترلی آنهاست که هرکدام بسته به شرایط پروژه انتخاب میشوند.
| ردیف | معیار / مشخصه | توضیحات / گزینهها |
|---|---|---|
| 1 | جنس مخزن | پلیاتیلن (PE)، فایبرگلاس (GRP/FRP) |
| 2 | ظرفیت مخزن | از 2 متر مکعب تا 100 متر مکعب |
| 3 | نوع نصب | دفنی، نیمهدفنی، غیردفنی |
| 4 | نوع پمپ | پمپ لجنکش مستغرق، پمپ کف کش مستغرق، پمپ با پروانه ورتکس، پمپ خردکندار |
| 5 | برند پمپ | ایرانی: نوید سهند، بهاران، ABR | خارجی: Ebara، Lowara، Pentax، Grundfos |
| 6 | تجهیزات کنترل سطح | فلوتر مکانیکی، سنسور اولتراسونیک، سنسور رادار |
| 7 | تابلو برق | تابلو برق استاندارد مجهز به ادوات هیوندای/زیمنس/اشنایدر – قابلیت هوشمند سازی |
| 8 | جنس لوله | UPVC و پلی اتیلن |
| 9 | شیرآلات | شیر یکطرفه، شیر پروانهای، شیر تخلیه |
| 10 | اتصالات | فلنج، کوپلینگ، زانو، سهراهی و سایر اتصالات خط انتقال |
| 11 | سیستم هشدار و مانیتورینگ | آلارم سطح بالا، آلارم سرریز، آلارم خرابی پمپ، آلارم قطع برق – قابلیت مانیتورینگ آنلاین |
| 12 | استانداردهای طراحی | EN 12050، EN 752، ISO 9906 و استانداردهای مرتبط با تجهیزات برق و کنترل |
مخزن ایستگاه پمپاژ بسته به نوع پروژه میتواند از جنس پلیاتیلن دوجداره، فایبرگلاس تقویتشده یا سازههای مقاوم دیگر تولید شود. تمامی مخازن با هدف جلوگیری از نشت فاضلاب و ورود آبهای زیرزمینی، بهصورت کاملاً آببند و هوابند طراحی میشوند. در مدلهای پلیاتیلن، تولید با مواد اولیه درجهیک و بهرهگیری از تکنولوژی پیشرفته انجام میگیرد و در مدلهای فایبرگلاس، ساختار لایهای تقویتشده با ضخامت متناسب با شرایط دفنی در نظر گرفته میشود.
حجم مخزن بهگونهای محاسبه میشود که ضمن جانمایی مناسب در محل پروژه، کمترین زمان ماند برای فاضلاب ایجاد شود و انتقال آن بهصورت کنترلشده و پیوسته انجام گیرد. ابعاد مخزن، ارتفاع مفید، قطر و همچنین محل دقیق ورودی و خروجیها متناسب با شرایط اجرایی پروژه تعیین میشود تا نصب با حداقل پیچیدگی و کمترین میزان لولهکشی اضافی انجام شود.
در ساختار لیفت استیشن، پمپها اصلیترین جزء سیستم محسوب میشوند. انتخاب پمپ بر اساس هد، دبی و شرایط واقعی بهرهبرداری انجام میشود تا سیستم در نقطه عملکرد بهینه کار کند. بسته به نیاز پروژه، امکان استفاده از برندهای معتبر ایرانی یا اروپایی وجود دارد و چینش پمپها بهگونهای انجام میشود که بیشترین راندمان و کمترین استهلاک حاصل گردد.
ایستگاههای پمپاژ (Lift Station) پالا پساب برای کارکرد مداوم طراحی میشوند و امکان بهرهبرداری پیوسته در شرایط فاضلابی و محیطهای مرطوب را دارند. پیشبینی پمپ رزرو (Standby) در بسیاری از پروژهها باعث افزایش ضریب اطمینان سیستم میشود. در صورت از کار افتادن پمپ اول، پمپ رزرو شروع به کار خواهد کرد.
لیفت استیشن های پالا پساب مجهز به سیستم اعلام برق هوشمند میباشد؛ در صورتی که برق قطع شود و هردو پمپ از کار بیفتد سیستم اعلام خرابی و هشدار قطع برق سیستم کار میکند.
این سیستم باعث میشود عملکرد مجموعه پایدار باشد و در صورت بروز خطا، مشکل در کوتاهترین زمان شناسایی شود. طراحی تابلو برق بهگونهای انجام میشود که نیاز به اپراتور دائم به حداقل برسد.
کلیه پکیج های پمپاژ فاضلاب مجهز به تابلو برق صنعتی با قابلیت کنترل خودکار سطح فاضلاب، مدیریت کارکرد پمپ ها را به عهده دارد و نیاز به اپراتور دستی را به حداًقل میرساند.
در سیستم های لیفت استیشن متداول از فلوتر جهت سنجش سطح فاضلاب استفاده میگردد؛ در ایستگاه های پمپاژ فاضلاب پشرفته و مدرن شرکت پالا پساب امکان استفاده از سنسورهای اولترا سونیک به جای فلوتر امکان پذیر میباشد.
سنجش های الترا سونیک احتمال خرابی ندارد و عملکرد بسیار دقیق تری نسبت به فلوتر ها دارد.
پمپها معمولاً با سیستم گایدریل نصب میشوند تا بدون ورود به داخل مخزن، امکان خارج کردن و سرویس آنها فراهم باشد. این ویژگی علاوه بر افزایش ایمنی، زمان تعمیر و نگهداری را کاهش میدهد.
لولهکشی داخلی، شیرآلات، اتصالات و متعلقات فلزی از جنس مقاوم در برابر خوردگی انتخاب میشوند تا در محیط مرطوب و فاضلابی دوام بالایی داشته باشند.

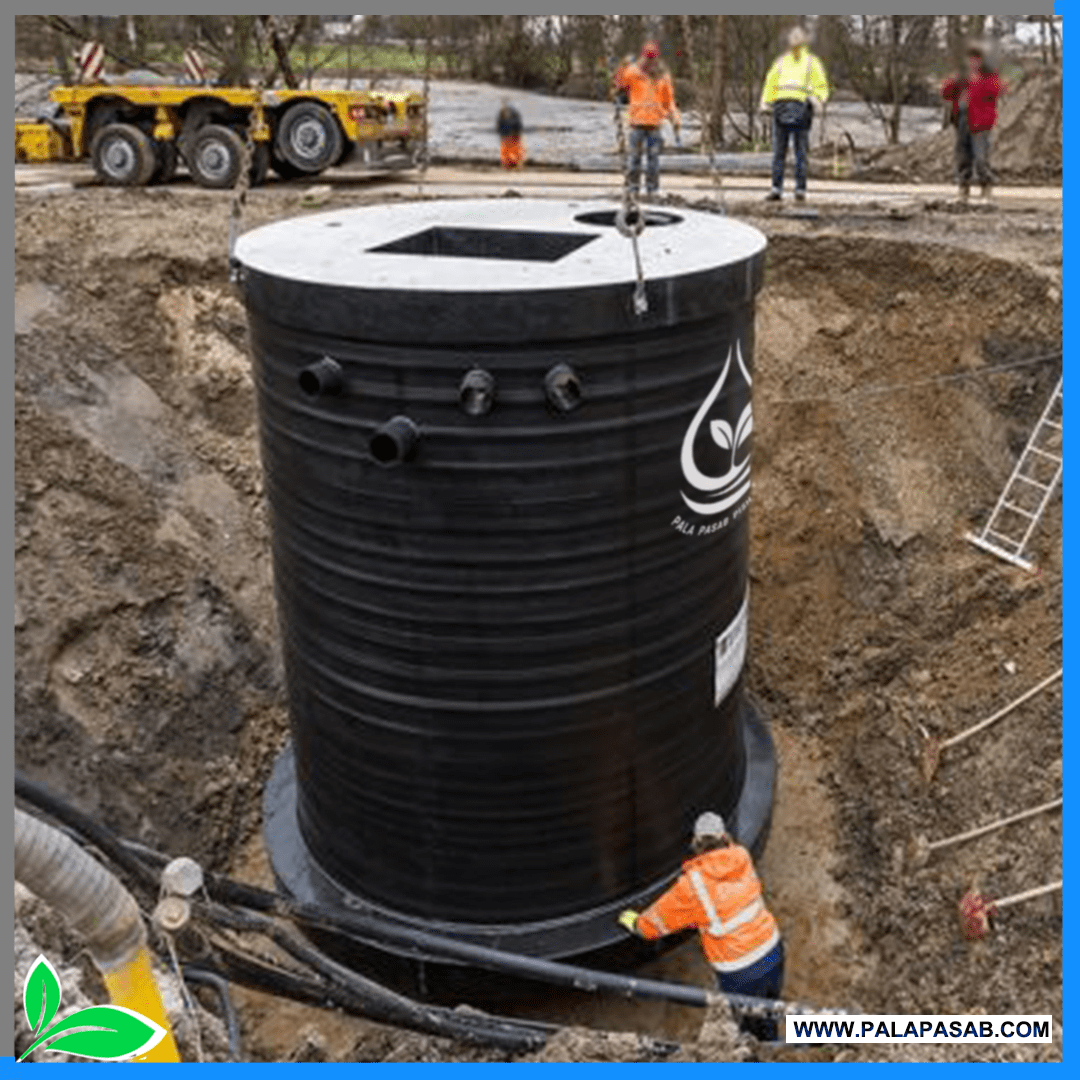

ایستگاه پمپاژ پلیاتیلن معمولاً بهصورت یکپارچه و دوجداره تولید میشود و برای نصب دفنی در پروژههای بلندمدت گزینهای بسیار مطمئن محسوب میشود. ساختار یکپارچه این مخازن باعث آببندی کامل و مقاومت بالا در برابر رطوبت، خوردگی و نشست خاک میشود.
این نوع لیفت استیشن بیشتر در پروژههایی توصیه میشود که:
به همین دلیل، در بسیاری از پروژههای شهری، مجتمعهای مسکونی بزرگ و کاربریهای صنعتی، ایستگاه پمپاژ پلیاتیلن انتخاب اول محسوب میشود.

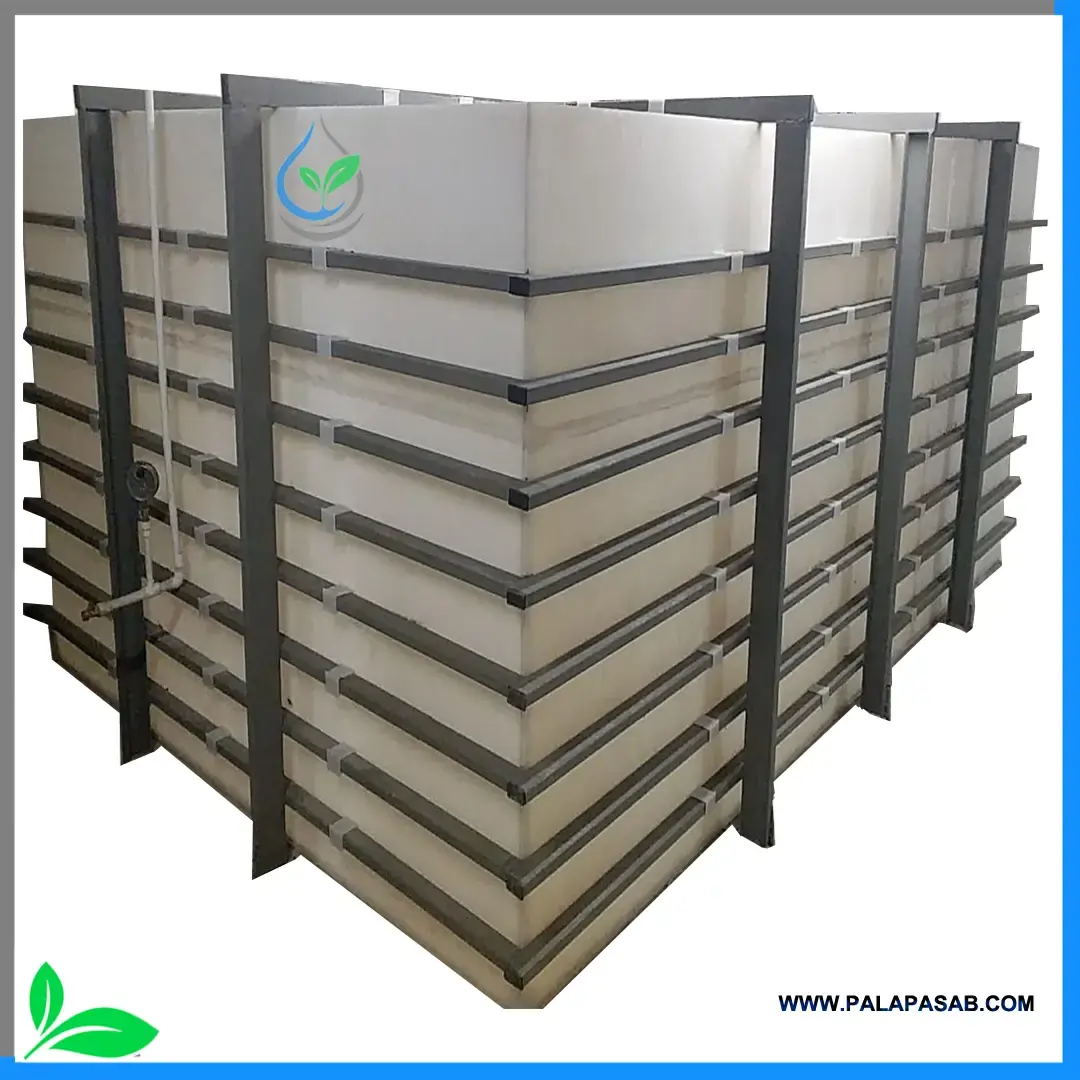

ایستگاه پمپاژ فایبرگلاس با ساختار لایهای تقویتشده تولید میشود و بهدلیل وزن کمتر و امکان تولید در اشکال متنوع، در برخی پروژهها گزینه مناسبی است. این نوع مخزن معمولاً در شرایطی استفاده میشود که محدودیت فضا وجود دارد یا وزن سازه اهمیت ویژهای دارد.
این نوع مخازن معمولاً بهصورت غیردفنی اجرا میشوند و در صورت نصب دفنی، لازم است داخل اتاقک بتنی سقفدار قرار بگیرند تا از وارد شدن فشار مستقیم خاک به بدنه جلوگیری شود.
کاربردهای رایج ایستگاه پمپاژ فایبرگلاس شامل موارد زیر است:
در این مدل، کیفیت ساخت، ضخامت بدنه و نوع مواد مصرفی نقش مهمی در دوام و قیمت ایستگاه پمپاژ دارد.
در انتخاب و خرید ایستگاه پمپاژ فاضلاب (Lift Station)، تفاوت اصلی این دو مدل در ساختار مخزن، سطح آببندی، نوع ساخت و بازه قیمتی آنهاست. هر دو گزینه میتوانند عملکرد هیدرولیکی مشابهی داشته باشند، اما شرایط پروژه تعیین میکند کدام انتخاب منطقیتر است.
| معیار مقایسه | ایستگاه پمپاژ پلیاتیلن | ایستگاه پمپاژ فایبرگلاس |
|---|---|---|
| نوع ساخت مخزن | تک جداره، دوجداره | لایهای (FRP/GRP) |
| سطح آببندی | بسیار بالا و بدون درز اجرایی | وابسته به کیفیت لایهگذاری |
| مقاومت در برابر خوردگی | بسیار مقاوم در برابر رطوبت و خوردگی فاضلاب | مقاوم، وابسته به کیفیت رزین |
| مناسب برای نصب دفنی | بسیار مناسب برای دفن دائم | مناسب با طراحی تقویتی |
| امکان ساخت در ابعاد خاص | محدودتر (عمدتاً استوانهای) | عمدتا به صورت مکعبی |
| وزن سازه | متوسط | سبکتر |
| وابستگی کیفیت به فرآیند تولید | یکنواخت و کارخانهای | وابسته به مهارت لایهگذاری |
| بازه قیمت | بالاتر (در قبال دوام بیشتر) | متغیر؛ وابسته به ضخامت و کیفیت |
| کاربرد رایج | پروژههای شهری، مجتمعهای بزرگ، دفنی دائم | پروژههای با محدودیت فضا یا وزن |
اگر پروژهای دارید که دوام بلندمدت، حداقل ریسک نشتی و اطمینان عملکرد در شرایط دفنی برای شما اولویت دارد، معمولاً ایستگاه پمپاژ پلیاتیلن انتخاب مطمئنتری خواهد بود.
در مقابل، اگر پروژه با محدودیت فضا، وزن یا شکل خاص سازه مواجه است، ایستگاه پمپاژ فایبرگلاس میتواند گزینه مناسبی باشد؛ بهویژه در پروژههایی با شرایط دفنی معمولی و بارگذاری کمتر.
سوالی که من دارم اینه که آیا میتوانیم این سیستم پمپاژ را در پارکینگ به صورت دفنی کار کنیم و بعد از فضای روی آن برای پارک ماشین استفاده کنیم؟
ممنون میشم اگه جواب بدید.
در صورتی که بخواهیم از فضای روی مخزن جهت پارکینگ استفاده کنیم اجرای اسلب بتنی ضروری است تا از فشار مستقیم روی مخزن جلوگیری کنیم. ولی مسئله اصلی اینجاست که روی کف تمام شده حتما باید یک دریچه بازدید داشته باشیم که بتوانیم سیستم رو چک کنیم و در صورت نیاز به سیستم دسترسی داشته باشیم. بنابر این بهتره که روی مخزن چیزی قرار نگیره.
